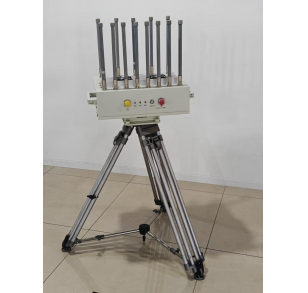

察打一體：RC806V2 穿越機偵測反制設備
一、產品介紹
目前民用穿越機多數處於“黑飛 ”狀態，成為公共安全新威脅：違規飛行和用於恐怖襲擊事件的案例日益增多，非法測繪、抵近探測、擾亂正常航空秩序，造成了較大的負面影響和經濟損失，影響到國家安全和國民經濟的正常發展，反無系統對高速機無明顯反制效果。設備專門用於實現對穿越機的幹擾或打擊。
二、功能
1、設備具備射頻信號長髮告警，超出告警時間時自動關閉射頻信號；
2、自動偵測功能： 具備自動偵測功能。 自動掃描並自動鎖定圖傳頻點
3、告警功能： 發射干擾時，可定制推送告警文字或圖片至 FPV 飛行眼鏡或視頻接收器。
4、圖傳接管功能：偵測獲取到穿越機的圖傳信號時，偵測介面可顯示穿越機視角畫面。
三、主要技術指標
|
技術參數 |
|
|
偵測通道 |
通道一：1.2G（1080-1360MHz）模擬圖傳； 通道二：2.4G（2370-2510MHz）模擬圖傳； 通道三：5.8G（5350-5950MHz）模擬圖傳； 通道四：5.8G（5350-5950MHz）模擬圖傳； 通道五：5.8G（5350-5950MHz）模擬圖傳； 通道六：5.8G（5350-5950MHz）模擬圖傳； 通道七：2.4G&5.8G（2400-2485MHz，5725-5850MHz）數字圖傳； |
|
多目標偵測 |
≥10 |
|
最大同時接管畫面 |
≤6 |
|
偵測距離 |
可達2km |
|
偵測角度 |
360 ° |
|
偵測回應時間 |
3s |
|
幹擾通道/功率 |
通道一：1080~ 1360MHz/43dB±1dB； 通道二：2310-2510MHz/43dB±1dB； 通道三：5350-5950MHz/43dB±1dB； 通道四：5350-5950MHz/43dB±1dB； 通道五：5350-5950MHz/43dB±1dB； 通道六：5350-5950MHz/43dB±1dB； 通道七：2395-2495MHz/45dB±1dB； 通道八：5720-5850 MHz/43dB±1dB； |
|
佔用頻寬 |
頻率範圍±5MHz |
|
幹擾角度 |
360 ° |
|
幹擾距離 |
可達 1km |
|
幹擾回應時間 |
1s |
|
幹通比 |
≥10：1 |
|
安全與標準 |
|
|
絕緣電阻 |
設備的電源輸入端與機殼之間(電源開關置於接通位置)、有絕緣要求的外部帶電端子與機殼之間的絕緣電阻在正常大氣條件下應不小於 100MΩ |
|
介電強度 |
設備的電源輸入端與機殼之間(電源開關置於接通位置)、有絕緣要求的外部帶電端子與機殼之間，以及其他有絕緣要求的載流電路與機殼之間的絕緣介電強度。在 1500V 試驗交流電壓時，試驗時設備不應發生擊穿、飛弧和閃等現象 |
|
電磁波容許輻射強度 |
符合 GB8702-2014《電磁環境控制限值》 |
|
電磁兼容性 |
通過 GB/T17626.2 嚴酷等級 3 級靜電放電抗幹擾度實驗 通過 GB/T17626.3 嚴酷等級 3 級射頻電磁場輻射抗幹擾度實驗 |
|
防護等級 |
IP65 |
|
電氣特性 |
|
|
供電 |
220V，50/60Hz |
|
整機功耗 |
待機 65W，最大功耗 1000W |
|
通訊接口 |
RJ45 |
|
連續工作時長 |
>7*24h |
|
設備工作環境 |
|
|
工作溫度 |
-20℃~60℃ |
|
物理參數 |
|
|
設備重量 |
≤20kg |
|
整機尺寸（長*寬*高） |
≤570*420*480mm |
